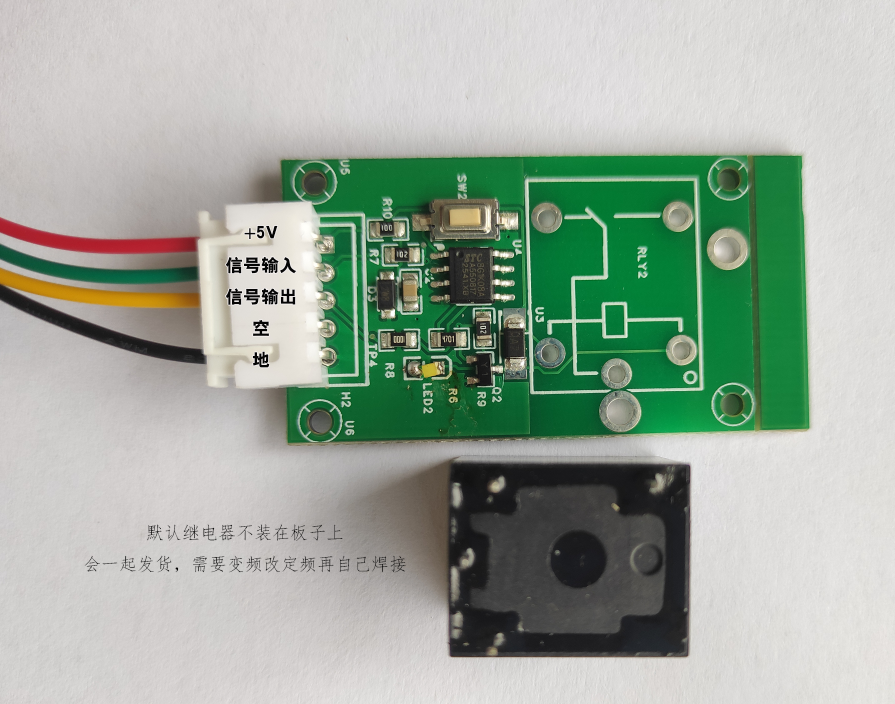

神器样式效果如图

神器有四根线，红线接+5V正级。一般冰箱原机板上取，黑线接负级，绿色线为PWM信号输入线，一般接原机PWM输入，把原机的PWM线划断，绿色接PWM输入，黄色输出接划断的另一端，也就是接靠光耦的那边即可。线接好后正常使用，默认待机情况下变频小板上的白色指示灯会慢闪，如果有开机信号到来，指示灯会快速闪烁。此时会输出强力高频信号

接口从上到下是+5V  PWM_IN  PWM_OUT 空  GND

功能一：优化变频板

如果有的变频冰箱，在冰箱拔电后箱内冷冻室上升到超过0度之后再次插电，能迅速制冷到正常停机，但第二次启动后监测电流很小，压缩机一直走低频，箱内温度随着时间的推移不降反升，就可以考虑用这神器优化变频板了。先找到原机PWM驱动线，一般现在新变频板很多是光耦驱动的，就是光耦的1，2脚，顺着12脚就能找到，划断PWM输入信号传入此神器就ok，一般继电器不用装，节约空间板子又好放。

功能二：强行启动变频板及压缩机（慎用）

针对有些变频压缩机插电几秒钟就停转的，其实这种情况一把是压缩机故障导致变频板保护停转的，此时还是按上面一的接法，然后长按变频神器上的按钮，此时神器上的灯会常亮，同时输出强力驱动信号。强行驱动压缩机。注意，此时一定要随时监测电流，随时拔电，避免不必要的损失。当然，也可以取下压缩机插线后测输入到压缩机的电压（这个并不准确，只能预估），以达到判断到底是驱动板还是压缩机损坏的目的。

功能三：变频改定频

如果遇到确实压缩机损坏一下难的配的情况，就焊接上继电器。线还是如功能一那样接，同时继电器一边接220VL，另一线到压机，这个其实搞维修的一看就懂，相当于开关，压缩机另外一线接220V公共N。就能实现无侵入的变频改定频。原机的温控，开停机，完全不受影响！

最后：

简单调试：此神器经过多方打磨，基本做到了傻瓜化，接上就用，但对于精益求精的客户，为了更好的匹配每个压缩机，也有8挡调试功能。使用方法，长按按键，此时白灯长亮，大家可以用钳表监测压缩机电流，每按一下，频率就会高一分。调到自己认为合适的位置，长按白色指示灯会闪亮三下保存，拔电后以后原机驱动信号来了，压缩机就会按这个信号驱动。

附加功能：接通电源后，快速双击按键，黄色输出线会输出10HZ方波，可以用于一些需要方波调试的场景！
