美的120空调相序检测 要比 格力120 复杂得多 。

不管是相序出问题，还是压力保护 2004年以后出的定频空调都会报 E 6

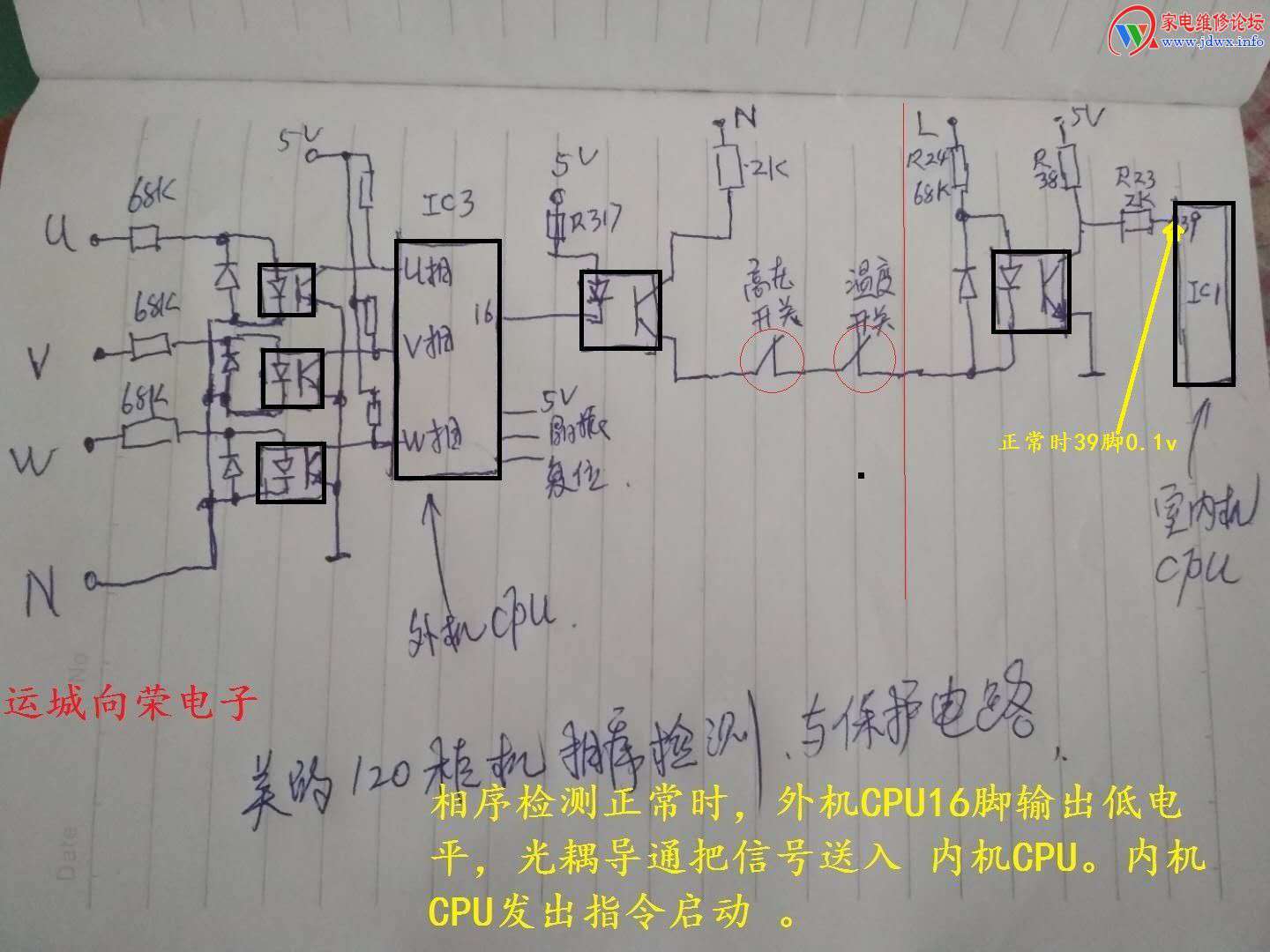

这类型的机器市场拥有量还很大，图纸难找，我自己在检修过程中画了一份草图 。

空调维修旺季 给大伙提供个参考

机器相序正常时，外机CPU 16脚 输出低电平，光耦导通把检测的信号 送往压缩机压力开关，在送往 压缩机温度开关，经过连线 送往内机CPU的第 39脚。内机根据39脚的电压判断相序正常，进入待机状态，接受客户指令。

也就是说，相序检测，压力开关，温度开关，内外机连线， 外机的CPU5v 电压由内机提供，任何一个环节出问题，机器都启动不了，

以下这几点出问题 都会报报故障代码

1 是内外机连线接触不好， 室内机向室外机 供电的5v中断 ，室外机主板不工作，光耦坏 。

2 三相供电 相序错误，缺相 零线接触不好，

3 空调运行中 压缩机排气压力过高，压缩机排气温度超过 120度

4 运行过程中 压缩机电流过大

5 室内外机连线 被老鼠咬断 ，内机CPU就得不到 相序和压力信号

6  室内机主板   L端 N 端 插反了，

7 室内机，室外机 主板坏 。


机器启动不了时， 可以短时间强制按下交流接触器，此时手摸外机大小管阀门，制冷正常。说明相序正常，不要乱调整相序了，

强制按下交流接触器后压缩机声音沉闷，外机阀门 没有温度 ，那是压缩机倒转 。请调整相序。

强制按下交流接触器后 压缩机不转 ，电源缺相
