去年腊月，接修了一个售后一直拖终于拖到保修期过了的海信变频冰箱。
冰箱的故障很诡异，拔电重启后前几小时制冷效果很好，能正常停机，但停机后再启动就是一直压缩机走低频，（不用电流表监测有的以为都没启机），效果就一直达不到只到温度上升了都不走高频。

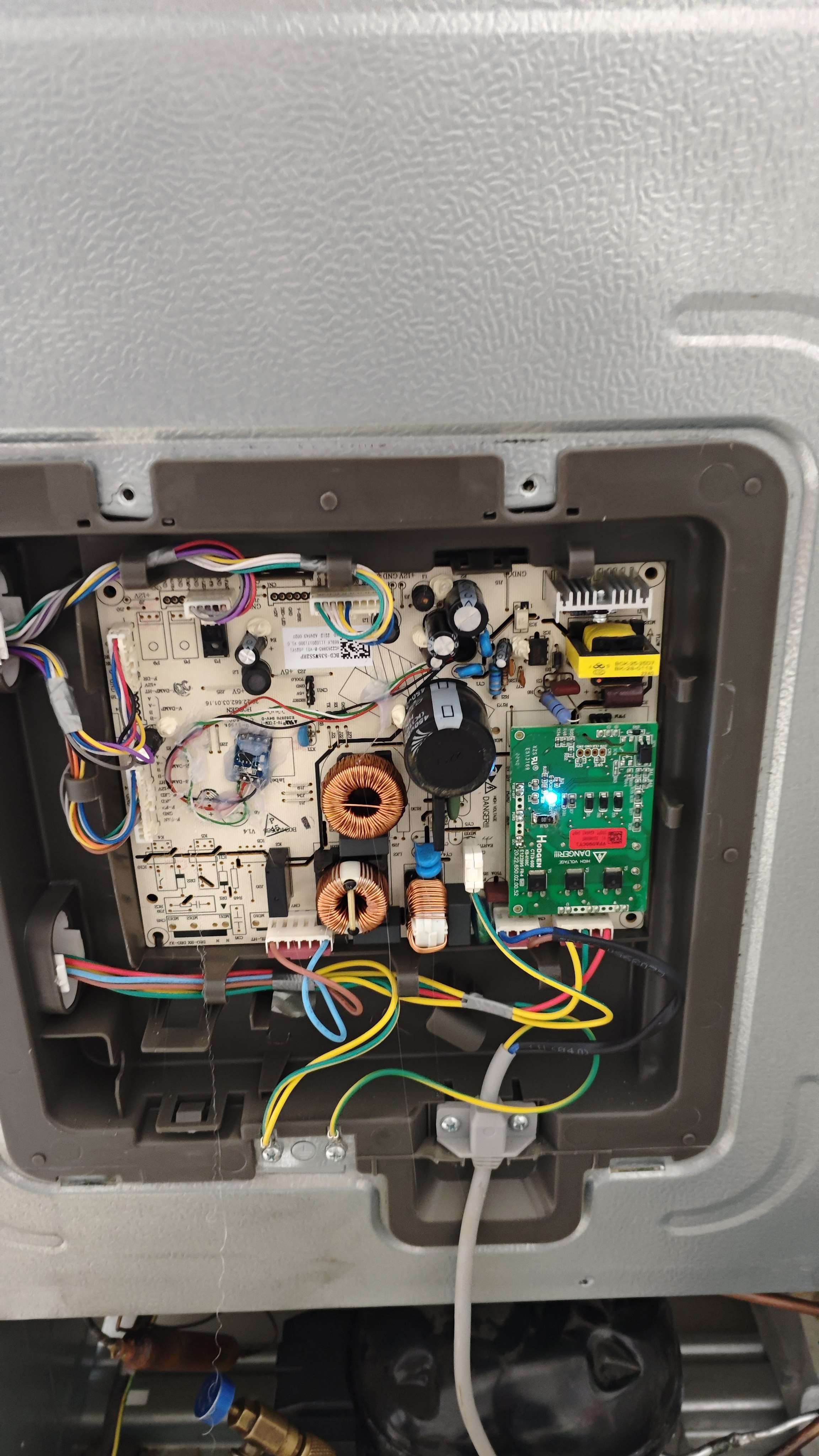

经过我多方研究，最后发现是厂家有些设计指标过于理想化了。为了最简单快速的修好冰箱，当时用单片机写了个程序外挂在此冰箱上，效果嘎嘎好。当时具体效果如图。
原理就是像这类带PWM驱动的冰箱，通过串接我这个变频神器，只要压机有启动信号来，那边就输出高频信号，简单直接无侵入，最大保留原机状态，开停机都和原机一样。客户实际反馈页效果非常好。
后来我想了想，既然我自己遇到，同行肯定也有遇到的，能不能做成成品给客户用呢？这样，变频冰箱维修神器就应运而生了。
主要功能，能给像我上面的提到的锁频的冰箱提供高频信号，也可以接入PWM信号强行启动压缩机，当然也能变频改定频。

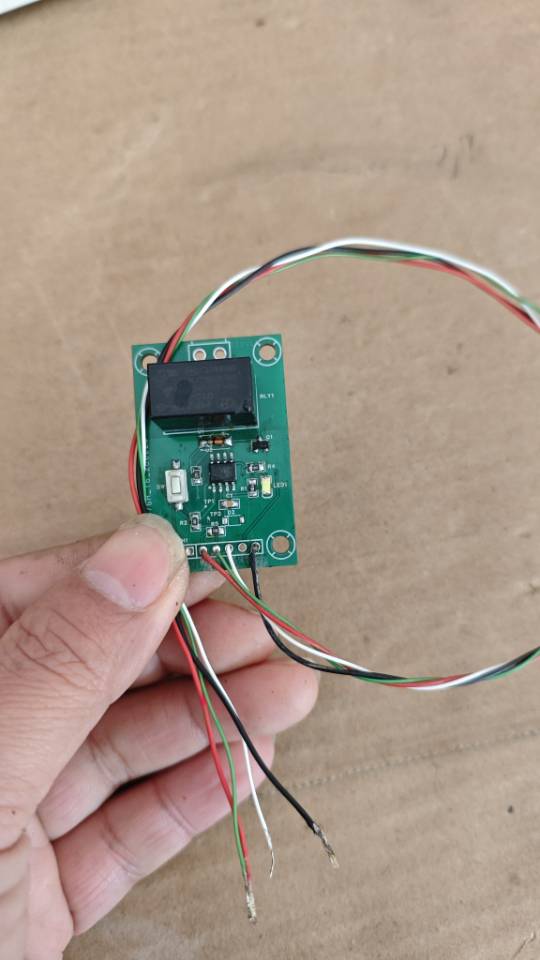

神器的第一版样式效果如图，其实如果不是想变频改定频的，那个继电器可以不接的，省体积也更好安装。以后可以发货不会默认焊接继电器。神器有四根线，红线接+5V正级。一般冰箱原机板上取，黑线接负级，绿色线为PWM信号输入线，一般接原机PWM输入，把原机的PWM线划断，绿色接PWM输入，白色输出接划断的另一端，也就是接靠光耦的那边即可。
线接好后正常使用，默认待机情况下变频小板上的白色指示灯会慢闪，如果有开机信号到来，指示灯会快速闪烁。此时会输出强力高频信号，此乃优化变频板之功能。
功能二：强行启动变频板及压缩机（慎用）
针对有些变频压缩机插电几秒钟就停转的，这种情况一般是压缩机故障，导致变频板保护停转。此时还是按上面一的接法，然后长按变频神器上的按钮，此时神器上的灯会常亮，同时输出强力驱动信号。强行驱动压缩机。注意，此时一定要随时监测电流，随时拔电，避免不必要的损失。当然，也可以取下压缩机插线后测输入到压缩机的电压（这个并不准确，只能预估），以达到判断到底是驱动板还是压缩机损坏的目的。
功能三：变频改定频
若遇到压缩机损坏、暂时难以匹配配件的情况，可以线还是如最开始这样接，继电器以边接220VL，另一线到压机，这个其实搞维修的一看就懂，相当于开关，压缩机另外一线接220V公共N。就能实现简单的变频改定频。
简单调试：
简单调试：此神器经过多方打磨，基本做到了傻瓜化，接上就用，但对于精益求精的客户，为了更好的匹配每个压缩机，也有8挡调试功能。使用方法，长按按键，此时白灯长亮，大家可以用钳表监测压缩机电流，每按一下，频率就会高一分。调到自己认为合适的位置，长按白色指示灯会闪亮三下保存，拔电后以后原机驱动信号来了，压缩机就会按这个信号驱动。
