杰理蓝牙/MP3解码芯片AC1723AP11133-5A8应用电路简析
编辑时间:2025-05-23 作者:方位 浏览量:14 来源:https://www.jdwx.cn/bbs/29240/

实物图如下。

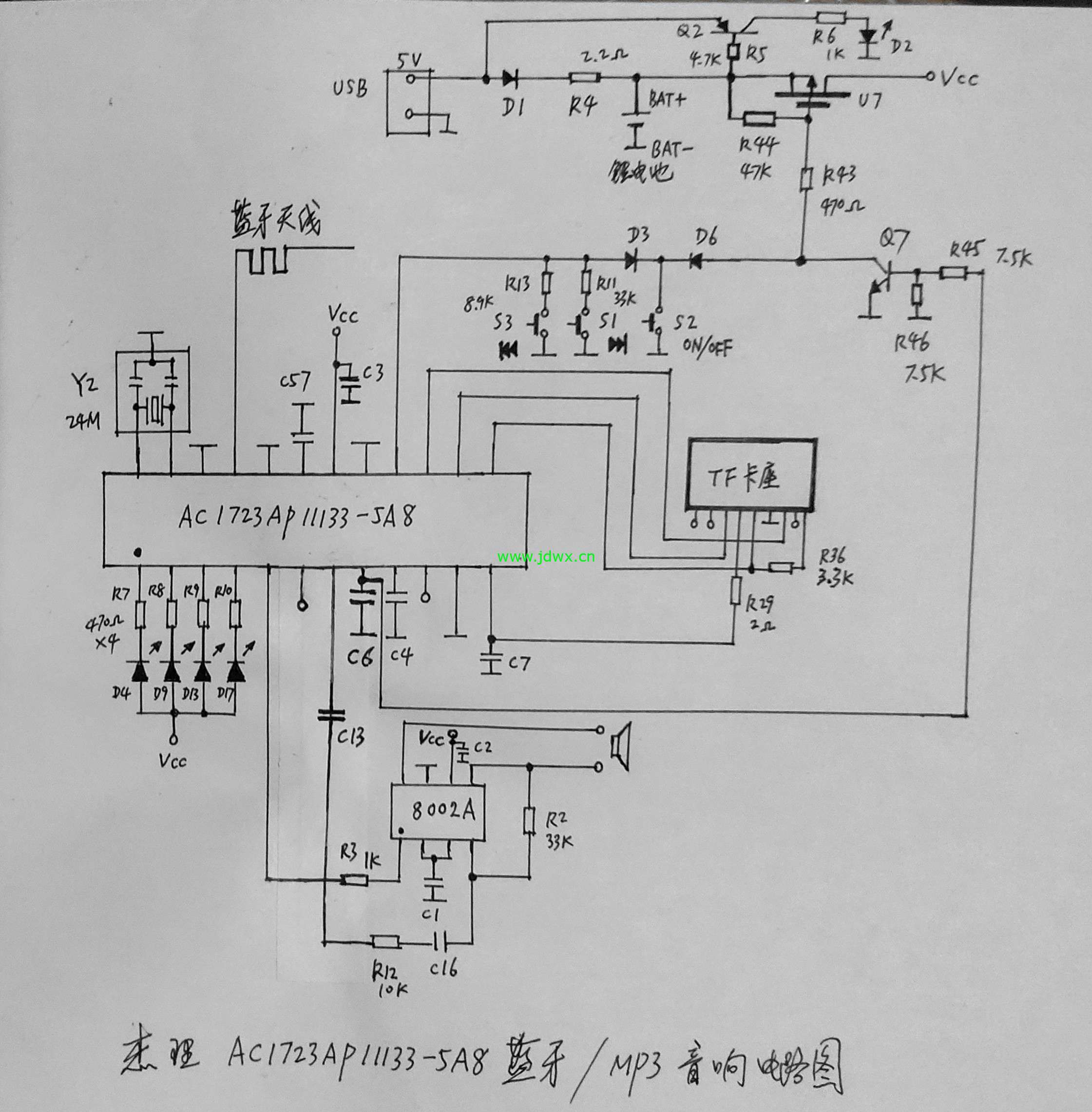

 原理图如下



芯片引脚功能:芯片21脚是蓝牙天线输入脚,13,14,15脚是TF卡数据通讯脚。经过芯片解码后的蓝牙音频信号或TF卡上的MP3音频信号从7脚输出给BTL功放芯片8002A的4脚,放大后的音频信号从8002A的5脚,8脚输出给喇叭发声。

芯片1,2,3,4脚是彩色装饰LED驱动脚。5脚控制功放芯片8002A的静噪。23,24脚外接24MHZ晶振。
18脚是芯片供电输入脚,12脚是给TF卡供电的输出脚。
16脚是按键信号输入脚:S2是电源开关,S1是下一曲/音量加,S3是上一曲/音量减。
   开机:按下S2S2经过D6把场效应管U7G极下拉,其D,S极导通,锂电池4.2V电源给解码芯片18脚和功放芯片6脚供电。S2同时经过D316脚下拉为0.1V左右,芯片识别为开机控制信号,芯片8脚输出高电平,使得Q7饱和导通,保持把场效应管U7G极下拉,其D,S极导通,使得锂电池持续给芯片供电。
关机:再按下S2,S2经过D3把16脚下拉为0.1V左右,芯片识别为关机控制信号,芯片8脚输出低电平,使得Q7截止,不再保持把场效应管U7的G极下拉,其D,S极截止,使得锂电池不再给芯片供电。
S1的分压电阻是R11,S1按下时,16脚电压被芯片内部识别为下一曲/音量加控制信号;S3的分压电阻是R13,S3按下时,16脚电压被芯片内部识别为上一曲/音量减控制信号。
芯片开机默认为蓝牙状态,要播放TF卡内的MP3音频的话,插拔TF卡一下即可。Q2,D2指示锂电池充电状态。
